Ten wpis otwiera nowy dział na stronie – DIY (Do It Yourself – zrób to sam). Będą to poradniki opisujące krok po kroku konkretne czynności związane głównie z latarkami. Na start najpopularniejszy temat – kolimator Convoy s2+. Jego wymiana to rzecz z pozoru banalna, a jednak do dziś wielu ma z tym problem. Najczęściej dotyczy to osób które mają pierwszy raz styczność z Convoyem. Ale spokojnie, wszystko jest do zrobienia. A najlepsze w tym jest to, że nie potrzebujemy żadnych specjalistycznych narzędzi do tej czynności.
UWAGA ! Kolimatory 20×60 możecie kupić w oficjalnym sklepie Convoy na Aliexpress (pamiętając o mojej zniżce).
Do odkręcenia piguły z latarki potrzebne nam będą szczypce, najlepiej Segera, ale można to zrobić też cienkimi gwoździami czy dłuższymi, ale wąskimi, śrubkami. Jeżeli macie jakieś twardsze pęsety to też można ich użyć. Widziałem sytuacje gdzie używało się wykałaczki, ale to już musicie mieć naprawdę słabo przykręconą pigułę, bądź musiała by dostać luzów aby dało radę nimi odkręcić. Normalnie to bardzo marna szansa aby ruszyć nimi pigułę. Gotowi ? No to zaczynamy.
Odkręcamy główkę latarki. To ta część po lewej stronie, patrząc na nią na wprost. Gdy Wam to nic nie mówi, polecam odwiedzić wpis o latarce Convoy s2+.
Po odkręceniu naszym oczom przedstawia się taki oto obrazek
Na pierwszy rzut oka może was przestraszyć cyna która jest po bokach. Ale bez obaw, piguła nie jest w żaden sposób przylutowana do latarki. Ta cyna ma za zadanie przymocowanie sterownika do piguły w wypadku latarek fabrycznych. W niektórych modelach możecie znaleźć też ścieżkę z cyny, który odpowiada za konkretny tryb latarki, ale o tym powiem kiedy indziej i w temacie o sterownikach. Tego typu sterownik rzadko kiedy zobaczycie w fabrycznych latarkach, więc nie ma co sobie nim teraz głowy zaprzątać.
Wkładamy nasze szczypce, czy co tam macie, w dziury w pigule i odkręcamy (miejsca zaznaczone strzałkami). Bywają przypadki że dziurki w pigule są zalane cyną, wtedy musicie w jedną z nich włożyć swoje narzędzie i drugą końcówkę o coś zaprzeć (polecam cynę po drugiej stronie piguły). Na szczęście szansa na tak zalutowaną latarkę jest marna. W moim przypadku miałem dwie takie sytuacje, i to nawet nie było w fabrycznych wersjach, ale poprawionych wcześniej przez kogoś.
Po odkręceniu widzimy w obudowie reflektor, a pod nim szybka i uszczelka. Wyjmujemy je obracając główkę latarki. Gdyby były problemy z wyjęciem to wystarczy lekko puknąć w szybkę i wszystko wypadnie. Nic tam nie jest przykręcone, przyklejone itp. Gdyby wypadła ze wszystkim zielona uszczelka, to włóżcie ją na swoje miejsce. Ona uszczelnia nam latarkę, nie polecam pozbywania się jej.
Przejdźmy teraz do piguły. Widzicie diodę z podłożem i podkładkę pod reflektor (to białe do którego przylutowane są przewody i dioda).
Jeżeli już macie rozkręconą latarkę, pomyślcie nad wymianą pasty. Jest to zabieg który polecam każdemu kto kupił latarkę niemodowaną ! Poradnik jak to zrobić, krok po kroku, macie w poście niżej.
Teraz dużo zależy czy macie kolimator z nóżkami, czy bez. Jeżeli są nóżki, to białą podkładkę pod reflektor usuwacie z diody. Wystarczy ją podważyć paznokciem lub czymś płaskim np. ostrzem noża. Uważajcie przy tym manewrze by nie przesadzić z siłą i nie uszkodzić diody. Bez nerwów, to naprawę prosta rzecz. Podkładka jest wciśnięta w diodę, nie jest w żaden sposób przyklejona.
Gdyby się okazało że kupiliście kolimator bez nóżek, to biała podkładka wokół diody zostaje. Jeżeli zapomnicie jej włożyć, po skręceniu będziecie mieli z latarki grzechotkę 🙂
Teraz trzymając pigułę ku górze, wkręcacie ją w główkę latarki. Jest tam tylko uszczelka, ale bez obaw, nie powinna wam wypaść. Przy dokręcaniu proponuję trochę wyczucia. Jak piguła po wkręceniu zacznie powoli stawiać dość duży opór, proponuję przestać. Nie używajcie tutaj żadnej siły, nie ma takiej potrzeby.
Dla ułatwienia przy tym zabiegu proponuję trzymać pigułę za sprężynkę sterownika i powoli ją wkręcać.
Wkręciliście już ? No to Barwo Wy ! 🙂 Gotowe. Dokręćcie teraz resztę latarki, wrzućcie akumulator i przetestujcie sobie jej działanie. Jest to nieinwazyjny zabieg i raczej ciężko coś tutaj sknocić. No chyba że użyjecie naprawdę dużej siły przy dokręcaniu to zgnieciecie kolimator który następnie uszkodzi diodę. W najlepszym wypadku uszkodzicie tylko kolimator.
Powtarzam raz jeszcze, wszystko z wyczuciem, nie potrzeba tutaj naprawdę używać siły. Jako że kolimatory są z tworzywa sztucznego to zwarcia też nie macie jak zrobić. Co innego z reflektorami. Jeżeli założycie reflektor bez podkładki, to będzie on stykał się z przylutowanymi przewodami i robił zwarcie. Efektem tego będzie się Wam wydawać że latarka nawaliła. Dość częsty błąd przy składaniu.
Na koniec kilka uwag :

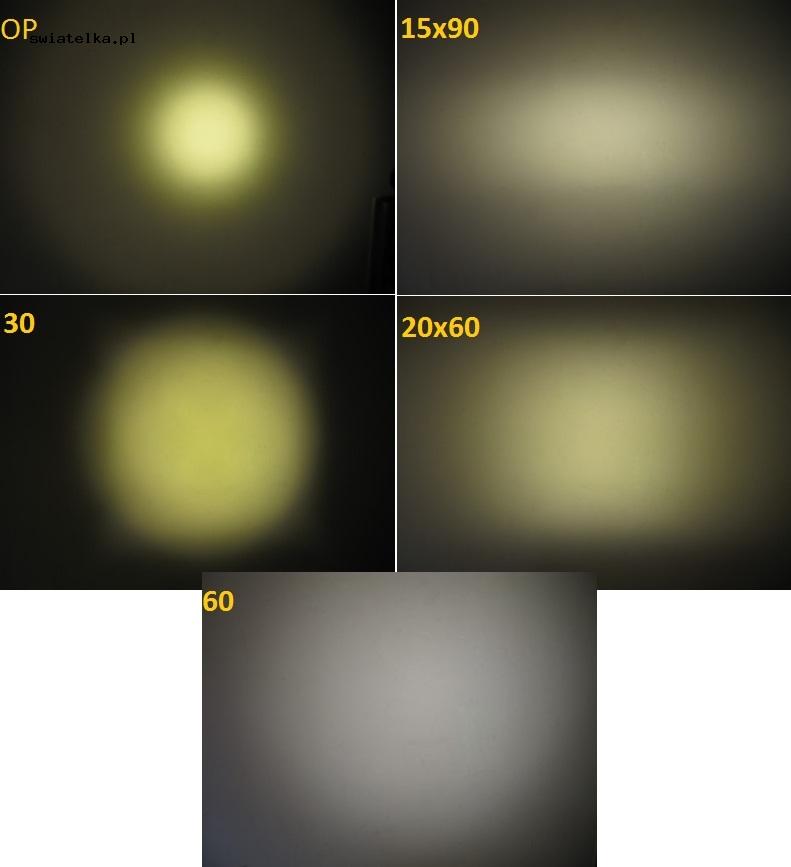

- Nie ma znaczenia jaki kolimator posiadacie, 20×60 , 30×60, 60, 45 itd. Wszystkie montuje się tak samo. Jedyna różnica to przy kolimatorach poszerzających wiązkę światła (te z „x” np. 20×60 czy 30×60) to musicie wiedzieć że trzeba później prawidłowo ustawić latarkę. Jak zaświecicie ją dla testu, to będziecie wiedzieć o co chodzi 😉
- Na kolimator nie nakładajcie szybki, nawet jak macie te o bardzo wysokiej przepuszczalności. Jest po prostu zbędna. Jak macie jednak ochotę na ten zabieg, nic nie stoi na przeszkodzie. Niestety w przypadku szyb fabrycznych dodatkowo zmniejszycie sobie ilość światła wychodzącego z latarki. Naprawdę nie widzę sensu tego zabiegu i odradzam Wam jego stosowanie.
- Jeżeli macie problem z nakręceniem piguły po założeniu kolimatora możecie wcisnąć pigułę w imadło, kombinerki czy szczypce, i wtedy nałożyć kolimator, a następnie nakręcać główkę latarki
- Gdyby coś nie pasowało, piguła się nie wkręca, a wykręciła się bez problemu, zobaczcie gwinty. Dla świętego spokoju przeczyśćcie listkiem papieru toaletowego czy ściereczką. Gdyby to nie dało efektu sprawdźcie czy coś nie weszło z gwinty, bądź nie są uszkodzone.
Cześć
Czy nadal można korzystać u Simona z Twojego kodu rabatowego? Przydało by się jakiegoś nowego conwoya zamówić.
Witam,
Nie mam pojęcia. Jedni piszą że działa, inni nie. Proponuję pogadać z Simonem przez zakupem aby potwierdzić.
Hej,
https://pl.aliexpress.com/item/1416001235.html
Czy wszystkie trzy rozmiary kolimatora są dedykowane do rowera, który jest najbardziej popularny?
Witaj.
Ogólnie wszystkie są do s2+, tak uściślając, a na rower montuje się po większości 20×60 i właśnie z tym modelem masz film na moim kanale YT https://www.youtube.com/watch?v=yiKsIuJEKOc oraz
A oprócz 20×60 który jest jeszcze w miarę przydatny? Chodzi mi o to, że koszty przesyłki są duże, więc na pewno wezmę ich przynajmniej kilka.
W zasadzie 45-tka, przy czym ja jej np. nigdy nie używam, ale na forach ją zalecają. Jak chcesz je później opchnąć, to 20×60, przypuszczam, że najszybciej by Ci poszedł.
Cześć,
Kupiłem kilka tych kolimatorów, ale teraz mam dylemat. Mam S2+ xml2 z biscotti, światło barwa zimna. (Trochę chyba Simon pacnął więcej cyny, więc będzie trudniej to odkręcić tylko jednym rowkiem). Nie wiem czy kupić drugą tą samą ale zwykłą niemodowaną S2+ (czyli z zabezpieczeniem) o barwie ciepłej i dopiero założyć kolimator do roweru. Z innej strony do jakich typów s2+ albo innych latarek te konkretne kolimatory się nadają. (czy wejdą do SMO).
PS. chodzi mi głównie o to o jaką długość zmniejszy się długość światła z kolimatorem, latarka 2.1A dla ścisłości.
Nie robiłem pomiarów dokładnych ale różnica jest widoczna, zerknij na film https://www.youtube.com/watch?v=yiKsIuJEKOc
Hej.
Zaczep się o cynę z drugiej strony, omawiałem to bodaj na filmie. Kolimator jest ogólnie do s2+ i powinien pasować do latarek które mają podobnej wielkości reflektor, ja nie testowałem tego w innych modelach i konkretów nie podam. Co do barwy światła nie do końca rozumiem Twoją wypowiedź. Jak zimna Ci nie pasuje, kup sobie coś na ciepłej a tą starą sprzedaj.
Po prostu kupiłem bardzo ładną latareczkę w niebieskiej obudowie. Nie chcę jej brać na rower. A nie wiem czy mogę kupić do tych kolimatorów np. S2+ SST20 albo SST40 z ciepłą barwą?
Kolimatory do s2+ w różnych wersjach, do różnych diod, masz u Simona https://www.aliexpress.com/store/group/lens/330416_518643224.html
No tak, to myślę że dam radę ogarnąć 🙂 Dzięki raz jeszcze za pomoc.
Co do pasty to już wiem, oglądałem Twój film 🙂 Będę wymieniał też w S2+, ale czekam na kolimator. Myślę jeszcze nad pójściem w Nichię, czy to może być problematyczne? Niestety do Łodzi mam dosyć daleko.
W jakim sensie problematyczne ? Link który Ci wysłałem pokazuje zmianę na Nichie 219C…
Dzięki za szybką odpowiedź i link. Boję się że bez wiedzy i doświadczenia przy wymianie samej diody coś pójdzie nie tak. Na FastTechu nie widziałem nic tak ciepłego i do tego na miedzi, więc zostanę przy KD. Podpowiedz jeszcze proszę, czy powinienem na coś dodatkowo zwrócić uwagę żeby nie było problemu ze zgodnością?
Nie ma sprawy.
Chcesz wymienić XM-L2 na inną XM-Lkę więc problemu nie ma. Jak chcesz możesz się jeszcze upewnić że potrzebujesz podłoża 16 mm, ale jak widzę po zdjęciach z poprzedniego linku to jest tam właśnie takiej wielkości podłoże, a i ta latarka specjalnie wielka nie jest aby była na płytkę 20 mm.
Warto zwrócić uwagę na podłoże i pastę termoprzewodzącą którą MUSISZ zaaplikować. To rzecz niezbędna do poprawnego odprowadzania ciepła. Oczywiście stara pastę usuń przed nałożeniem nowej.
Na marginesie, jesteś z Łodzi może ?
Cześć, chciałbym wymienić płytkę z diodą w Skilhunt H03 na ciepłą. Czy ta z linku będzie ok? http://kaidomain.com/Flashlight-DIY-and-Tools/LED-Emitters-or-LED-Star-on-PCB/CREE-XM-L-Series-LEDs/Cree-XM-L2-T3-7A3-Warm-White-3000K-3250K-LED-Emitter
Nie wiem jaką grubość płytki wybrać. Może polecasz jakiś inny sprawdzony sklep gdzie można tanio kupić miedzianą płytkę z pasującą ciepłą diodą? Nie znam się na tym, a nie chcę źle kupić, Może da się tam wstawić jakąś Nichię? Dzięki za pomoc.
Witaj.
O ile się orientuje jest tam miedziane podłoże i możesz sobie wymienić jedynie diodę. Rozchodzi się o wielkość podłoża, nie grubość. Tutaj jest na 16mm i masz zobrazowane jak taka wymiana będzie wyglądać (na przykładzie Nichia 219) https://www.reddit.com/r/flashlight/comments/684tk0/nmd_skilhunt_h03_219c_mod/
KD to pewny sklep, jeszcze może na Ali coś znajdziesz, ale jak będzie za tanio to nie wiadomo do końca co przyślą. Możesz też zerknąć na FastTech.com.
Właśnie do mnie leci z alli…model na SST40. Kiedy możemy spodziewać się recki na jej temat ?
Czy ta deklarowana moc 1800lm, nie jest przesadą ?
Super. Nie planuję o niej jako takiej recenzji. Zrobiłem porównanie modeli SST na YT https://www.youtube.com/watch?v=hmOh0TMg554 Może kompendium o niej uzupełnię, ale to raczej dalsze plany. Jakieś propozycje co tam mam ew. dopisać ?
Deklarowana moc to, jak zawsze, teoria. W praktyce 1500-1600, ale pieruńsko szybko się nagrzewa, więc nie poświecisz nią za długo na maxa.
Witam. Czy są jakieś sprawdzone miejsca do kupienia kolimatorów? U Chińczyków nie mogę nic znaleźć, a na allegro wolałbym poznać sprawdzonego sprzedawcę.
Witaj.
https://pl.aliexpress.com/item/1416001235.html
Dzięki. Nie wiedziałem pod jaką nazwą szukać na ali.
Przepraszam ale te kolimatory są do latarki cree a nie convoy. Czy one podejdą normalnie?
Cree to firma produkująca diody, chociażby XM-L2 którą najczęściej spotkasz w s2+ – https://www.cree.com/
Są latarki Cree, ale w większości to jakieś cuda, na które nie warto zwracać uwagę jeżeli chcesz jakość. Może jest coś lepszego pod ową marką, ale nie kojarzę na chwilę obecną.
Kolimatory do których linkuję to pewniaki, sam tam brałem 🙂
A więc do roweru czyli poszerzenia 20×60? Nie widziałem w grafikach porównawczych 30×60 a też mnie interesuje.
Dokładnie. Mam gdzieś ten kolimator, mogę uzupełnić artykuły o zdjęcia, ale to nie na już. Pilnie Ci to potrzebne ?
BL70s robi robiotę pewnie kupię w przyszłym roku na razie wezmę dla siebie na testy 3x convoy S2+ – 2 dla rodzinki, 1szt zostanie dla mnie jako edc + ewentualnie rowerek.
Chyba że tak, myślałem że 3 x s2+ na kierownicę chcesz sobie zafundować 🙂
Te co są na promocji na BG to SST20 na Biscotti i XM-L2 na AMC7135*8 – na chwilę obecną nie będę modował – jeśli wybiorę XM-L2 czy zalecasz wymiane OP na SMO?
Zostaw jak jest, będziesz Pan zadowolony 😉
Z czasem tylko pastę podmień, bo fabrycznie bieda tam jest, chyba że coś się pozmieniało, ale powątpiewam.
Dzięki uprzejmie za odp. wezmę 3x XM-L2 a jak będzi za ciemno to przyświecę sobie Astro FT03 🙂
Może weź BL70s, a nie będziesz się na drobne rozmieniać 😉
Dziękuję za szybką odpowiedź, latarka będzie pewnie do zabawy jako EDC, ale najbliższej przyszłości na rower pewnie x2 (jedna jako thrower, druga z kolimatorem), na odwzorowaniu barw w ogóle mi nie zalezy. Wnioskuję, że jednak na rower lepiej zakupić poprzedni model ze starszym sterownikiem ale na diodzie XM-L2 2.8A.
Nie ma sprawy. Jak mam opcję, odpiszę.
Jeżeli mowa o SST20 to ona też operuje na „starszym sterowniku”. W większości trafisz tam Biscotti https://diodek.pl/podstawowa-wiedza-na-temat-sterownikow-do-latarek-convoy-astrolux-i-nie-tylko-kompendium/#nowy_sterownik_convoy_firmware_Biscotti Na upartego możesz tylko wymienić podłoże z diodą, robota bardzo łatwa i sprowadza się do przelutowania 2-óch przewodów.
Hej, śledzę twój blog czytam o latarkach Convoy S2+ ale nie znalazłem nigdzie informacji odnośnie aplikowaniu kolimatora do nowego model S2+ SST20 – czy nie będzie większego problemu z założeniem kolimatora.
Jeszcze jedno pytanko gdzie kupić kolimatory z nóżkami jeśli taki jest potrzebny do nowego Convoya. Latarkę chcę jako EDC + w przyszłości na rower pewnie 2szt jedna koli druga throw. Tylko pytanie czy teraz to dobry wybór SST 20
Witaj.
Racja, o SST20 czy 40 jeszcze kompendium nie uzupełniłem. Na pewno to się pojawi, bo nie można o tym nie wspomnieć 🙂 Gabarytowo SST20 są mniejsze niż XM-L2, natomiast 40-stka jest niemal identyczna, tak więc problemu być nie powinno.
Kolimatorów z nóżkami polecam szukać na forum swiatelka.pl w dziale „sklepiku”. Ewentualnie allegro, olx itp.
Dioda SST20 jako „dobry wybór” w jakim sensie ? Jest słabiej niż przy XM-L2, lecz odwzorowanie barw ma bardzo dobre.
Dzień dobry.
Dziękuję za poradnik, teraz mogę cieszyć się latarką rowerową z prawdziwego zdarzenia 😉
Witaj. Cieszę się że poradnik zdał egzamin.
Niech światło będzie z Tobą 🙂
Witam Cię, obejrzalem troche Twoich stron i filmow i nie tylko i mam 2 pytania, jesli bys mogl krotko cos doradzic:
1. Gdzie moge kupic kolimator 60st z nóżkami, taki jak na filmie, bo na allegro nie ma takich, sa tylko te latajace? Jakis link swiezy?
2. Czekam na kolejny juz egzemplarz S2+ w odmianie SST20 4000K biscotti. Wzialem ją, bo chcialem ten sterownik (mam same zwykle w 3 kolorach diody XML2 od 1B do 4C) i chcialbym wykorzystywqc ją do jazdy na rowerze w dzien z pulsowaniem i zalozyc tam kolimator jako swiatlo pozycyjne na szarowki i zeby nie oslepialo (z uzupelnieniem drugą latarką jak sie sciemni i nie ma kogo oslepiac). Oryginalnie latarka z tą dioda chyba niezbyt nadaje sie na rower, troche za bardzo skupia, ale to sprawdze jak dotrze, promocja byla to wzialem kolejną 😀 Pytanie jest takie – czy normalnie ten typ SST20 mozna przerobic na kolimator i bedzie to uzyteczne, czy nie bardzo, to czy moge ten sterownik wymontowac i zamontowac w pigule z XML2 i bedzie to dzialac? Czy moze latwiej zmienic diode? Celem jest tak jak wspomnialem kupno kolimatora i zamontowanie do tej nowej latarki jesli sie bedzie dalo i uzywanie jej do sygnalizowania pozycji na drodze w dzien w trybie biking, swiatlo pozycyjne stałe na szarowki i doswietlanie nocą jako krotkie swiatlo szerokie uzupelnione drugim egzemplarzem S2+ OP.
Z gory wielkie dzieki za pomoc, nie bede dzialal po omacku 🙂 Pozdrawiam
Witaj.
O kolimatorach pisałem w komentarzach od mojego filmu https://www.youtube.com/watch?v=cvMmVHBtVIY Ponadto OLX-y i inne takie, ale nie nikogo konkretnego nie polecę. No chyba że na forum światełek zapytać.
SST20 z kolimatorem w praktyce nie testowałem, a aby wypowiedź miała sens sądzę że najlepiej zobaczyć to w praktyce bo teoretyzować sobie można 😉
Podmiana części w każdej s2+ wygląda tak samo. Nie ma znaczenia czy wymieniasz SST20 na XPL czy XM-L2. To cały czas ten sam host (budowa). Jak rozłożyć latarkę omawiałem w kompendium s2+ na moim kanale YT.
Dzięki za odpowiedź. Wystarczy ta co jest przy lampce, czy trzeba inną kupić. Założenie tej szybki będzie miało wpływ na jakość światła?
Jakaś tam minimalna strata będzie. Nie pamiętam dokładnie jaka jest przepuszczalność w tej z astroluxa.
W fabrycznej wersji jak dasz kolimator z nóżkami i za nim szybkę masz minimum luzu. Jak dodasz fabryczną uszczelkę to za dużo znowu. Przy podkładce dystansowej (to białe koło diody) i kolimatorze z nogami masz już ździebko luzu. Może jak by oderwać nóżki, dać dystans i szybę to by było ok. Kombinowania trochę jest.
Witam.
Diodek takie pytanko. Czy kolimator do Convoy s2 + będzie pasował do Astroluxa S1?
Pozdrawiam Tomasz
Hej.
Szerokością wejdzie, jednak będzie miał luz i musiałbyś dorzucić szybkę na wierzch.
Cześć wszystkim!
Mam proste pytanie co daje przezroczysty kolimator (bez nacięć) w stosunku do reflektora?
Hej.
Inne skupienie światła. Nie pisałeś może do mnie na kanale YT z tym pytaniem ?
Sory za błędy:)
Cześć.
Kupiłem convoya s2+ modowanego i nie mogę odkręcić głowicy. Czy są modele gdzie głowica jest nieodkręcana czy po prostu użyć jakiś kombinerek i siły? Nie chciałbym go uszkodzić bo drogi był:)
Witaj.
Aby była jasność, głowicy czyli górna część latarki z pigułą, diodą itp. w środku czy wykręcić piguły (to żółte) ? Nie wiem czy nie mylisz części, więc wolę dopytać.
Głowicy. Pigułkę nie wiem czy wogòlę mam przykręcaną bo jak zaglądam do środka po wyciągnięciu akumulatora to widzę pod nią pierścień.
To chyba nawet wiem (na 99%) od kogo ją masz 😀 Ewentualnie ktoś odgapił patent.
Złap tubę w jakąś gumę a później w imadło. Tylko ostrożnie. Jako nie masz takich możliwości to polecam Ci użyć rękawic gumowych, albo roboczych wykończonych gumą. Koniecznie muszą być czyste. Idealnie jak są nowe. Łapiesz jedną ręką za głowicę a drugą za tubę. Jeszcze jest patent z zamrażalnikiem, ale to loteria i nie podpiszę się pod tym jak coś uszkodzisz, chociaż mi się nigdy nie zdarzyło.
Osobą tą „lubi żaby” i została mi polecona bo ponoć jest znana w waszym świecie z jakości:) Znaczy się jednak odkręcana tylko dobrze przykręcaną.
Dzięki za info i od razu się wytłumaczę, chcę ją rozkręcić nie by coś zmieniać tylko żeby się przyjżeć bo kolejną zamierzam złożyć sam. Kożystając między innymi z Twoich rad także jeszcze raz dzięki.
To trafiłem 😉 Jak chcesz wiedzieć jak rozkręcić i skręcić s2+ to polecam film https://www.youtube.com/watch?v=IZKThQpVMHE
Nie ma sprawy. W razie pytań, pisz śmiało.
Witam, na wstępie bardzo dziękuję Panu za wszystkie informacje które można znaleźć na Pana stronie, dzięki temu kupiłem już 3 convoy’e w róznych wersjach:)
Teraz chcialbym wyposażyć jedną z nich w kolimator, zeby móc używać jej jako oswietlenia rowerowego. Czy może Pan podać linka do jakichś kolimatorów 20×60 lub 30×60?
Z góry bardzo dziękuję
Witaj.
Cieszę się że materiały się przydają.
Standardowo polecam Simona https://www.aliexpress.com/store/product/LED-lens-for-CREE-XML-XML2-LED-60degree/330416_1577614278.html?spm=2114.12010612.8148356.6.707d41c3Gj51sP Jest 5 w zestawie, ale warto z nim pogadać prywatnie, wiem że czytelnicy się z nim dogadują, ale detali nie znam. Pamiętaj o ewentualnej zniżce przy zakupach jak byś coś tam chciał więcej kupić https://diodek.pl/znizka-na-latarki-convoy-dla-czytelnikow-diodek-pl/
Witam i na wstępie chylę czoła w podzience za robotę jaką tu dla nas czynisz ?
Convoy s2+ w drodze i teraz zastanawiam się nad kolimatorem. Lepszy będzie ten od kolegi z olx co podlinkowałeś, czy od Simona? Od Simona widziałem, że jest bez nóżek i ciut niższy. Jest jakaś różnica między nimi jeśli chodzi o rozproszenie światła? Dodam, że latarka będzie w głównej mierze używana na rowerze.
Pozdrawiam
Hej. Jak rower to ten co podlinkowałem będzie ok. Jak chcesz taniej to gadaj z Simonem, cena na ali jest za 5 sztuk. Różnica też jest w dostawie, kraj vs Chiny. Jak nie masz parcia i nie chcesz na już (a tak sądzę po tym jak piszesz że s2+ w drodze), to odpowiedź jest prosta 😉 Simona nie ma nóżek, wg. zdjęć, więc pewnie trzeba będzie użyć podkładki. Mówiłem o tym na filmie, a we wpisie też jest o tym wspomniane.
Rozproszenie jest zależne od użytego kolimatora. Pogląd na sprawę masz tutaj https://www.swiatelka.pl/upload_img/obrazki/IMG_53c51b6136185398.jpg Grafia znaleziona w google, i nie wiem do którego wątku na forum swiatelka.pl się odnosi. Moje foty będą pewnie wraz z uzupełnieniem kompendium s2+, bliższa data nieznana.
Szukam kolimatora 60° (okrąg) pasującego na wysokość do s2+. Kupiłem taki w czarnej oprawce SPL6 i wychodzi że trochę za niski. Po dokręceniu niestety luźny tak jakby gwintu zabrakło. Jakiś sprawdzony link? Będę bardzo wdzięczny
Jeżeli jest za niski, możesz dystans uzupełnić szybką, niestety wiąże się to z minimalną stratą światła. Zapytaj Simona czy Ci nie wyśle jednej sztuki https://www.aliexpress.com/store/product/LED-lens-for-CREE-XML-XML2-LED-60degree/330416_1577614278.html?terminal_id=ed151cdc218c4ccfa25bdc65cf627f00
Dzięki za odpowiedź i linka. Zestaw z szybką jakoś mi nie leży więc będę kombinować. ?
Witajcie. Bardzo fajna strona, rzeczowa strona. Gratuluję pomysłu i dociekliwości 🙂
U mnie niestety dzisiejsza wymiana kolimatora zakończyła się kompletną porażką. Mimo ostrożności uszkodziłem diodę – nie wiem czy całkowicie ale odkleiła się bańka, która ją chroni (czy może to właśnie jest sama dioda? Niestety nie znam się na tym). Krótko mówiąc: latarka przestała działać. Nie wiem czy mam ją po prostu wyrzucić czy można z tym jakoś jeszcze powalczyć?
Będę wdzięczy za radę.
Hej.
Niech zgadnę, pigułę dokręciłeś dość mocno…
Wykręć pigułę i podłącz baterię „na krótko” do padów podłoża. Pamiętaj o zachowaniu biegunowości !
Hej. Dzięki za odpowiedź.
No tak, chyba za mocno, choć starałem się nie przesadzić.
Niestety, mimo podłączenia na krótko wciąż brak reakcji 🙁
Śmietnik? Czy może można kupić samą pigułę?
Jak masz lutownicę w domu, lewą i prawą rękę, trochę cierpliwości możesz odlutować przewody i podgrzać podłoże. Może dioda się poluzowała, i po podgrzaniu się osadzi. Szczerze mówiąc powątpiewam w to, ale nadzieja… Niestety zbyt mocne dokręcanie tak się kończy. Po co pigułę, wystarczy diodę na podłożu i podmienić. To Convoy po modach czy fabryczna wersja ?
To fabryczna wersja. Spróbuję coś pokombinować. Rzeczywiście w sieci jest całkiem sporo diód na podłożu. Może kupię więcej na wszelki wypadek 🙂 Jakieś rekomendacje co do diody i podłoża? Fabrycznie miałem xml2 t6-4c.
Serdeczne dzięki za podpowiedzi.
Po kosztach coś na aluminum, jak masz obecnie. Barwa diody to rzecz gustu, tutaj nie ma jednoznacznej odpowiedzi. Jak ta co miałeś była ok, to celuj w taką samą bądź podobną – barwa neutralna. Jak dysponujesz ciut większą gotówką, bierz na miedzianym np. Noctigon czy coś w tym stylu. Na dłuższą metę to lepszy wybór. Pamiętaj o dobrej paście pod podłoże !
Cześć,
Pytanie o podmianę reflektora na ten gładki. Latarka przychodzi w wersji z odbłyśnikiem „skórka pomarańczy”.
Czy jak zakupię i wymienię zyskam na skupieniu wiązki? Chciałbym iść w stronę maksymalnie skupionego światełka – coś możesz podpowiedzieć?
Pozdrawiam
Arti
Hej.
Jak chcesz maksymalnie skupione to dioda XPL HI i SMO. Aby jeszcze bardziej skupić to wymiana s2+ na s2 i wtedy SMO + HPL HI. Jak masz diodę XM-L2 to możesz zrobić skalp diody.
W przypadku, gdy kolimator jest luźny można zastosować inny sposób jego montażu – wkładając go razem z oryginalnym odbłyśnikiem. Szybki osłonowej nie montujemy, tylko odbłyśnik i kolimator i oczywiście uszczelkę. Całość trzyma się mocno i świeci tak, jak należy.
Można na upartego, ale tak się nie robi. Montuje się kolimator albo reflektor. Jeżeli kolimator ma luz po dokręceniu to lepiej zniwelować go poprzez użycie szybki. Poza tym jeżeli kupimy dobry kolimator, nie ma prawa tam nic latać.
Kupiłem poprzez allegro u gościa który ma pewne opinie co do sprzedaży.
To reklamuj.
Pod tym kątem wszystko gra. Nic się nie rusza i na pierwszy rzut oka wszystko wewnątrz wygląda ok.
Obawiam się że bez rozkręcania się nie obejdzie. Kupiłeś od firmy, osoby prywatnej czy z Chin bezpośrednio ?
witam
Ja mam problem trochę nie typowy… moja latarka nagle zaczęła słabo świecić (normalnie nie da się spojrzeć na światło). Teraz można śmiało jej „patrzeć prosto w oczy”.
W czym jest problem? (akumulator jest w pełni naładowany).
pozdrawiam
Cześć. Jaka to latarka ? Testowałeś na innym akumulatorze ?
To jest latarka convoy S2+. Testowałem na kilku różnych akumulatorach samsunga, akumulatory sprawne.
Sprawdź czy piguła bądź włącznik nie są poluzowane, jak tak, to dokręć.
Pomiary idą dobrze. Wszystko zrozumiałem.
Ładowarka z zestawu od latarki – ok. 0,4 A, a na obudowie przypomnę – 1000mA :-0
Lii-202, z USB – powyżej 0,9 A. Dokładnie nie pamiętam.
Na razie wystarczy mi port USB w laptopie, ale muszę dokupić listwę przeciwprzepięciową i rozejrzę się może od razu za taką z gniazdem USB.
Napięcie akumulatora było chyba 3,13 V, ale to już po próbach ładowania go.
Po włożeniu aku w Lii zapala się dioda 25 %, zapalają się kolejne 3 i tak już zostaje.
Akumulator nie jest naładowany, bo latarka zaczęła świecić słabszym trybem.
W starej ładowarce sprawdzałem miernikiem i aku się ładował.
Jak w Lii zmieniłem kabel, to zaczęła ładować. Diody zaczęły zapalać się jedna po drugiej od dołu, tak jak przy ładowaniu i sprawdzałem też miernikiem. I działa tak na dwóch innych kablach.
Wychodzi na to, że przez kabel od Lii prąd płynie tylko w jedną stronę, bo ładowarka inne urządzenia ładuje 😉
Na początku myślałem, że może coś się popsuło w porcie USB w kompie, ale na innych kablach działa. Takie buty.
No to super.
Parametr 1000 mA dotyczy dwóch kanałów, przy jednym masz max. 500 mA.
3.13 V to mało, latarka będzie Ci sygnalizować rozładowany akumulator, czyli jest ok.
Co do przewodu to może źle podłączyłeś, coś nie stykało do końca. Nie ma opcji aby kabel działał w jedną stronę. Działa w obie albo wcale. Może gdzieś żyła jest uszkodzona i przy zagięciu kabla tylko działa. Jeżeli jesteś pewien że coś jest z nim nie tak to reklamuj.
A ta ładowarka Nokii jakie ma parametry na wyjściu ?
Witam,
Rozładowałem kolejny akumulator, więc aktualizacja. Mam 2 kable usb do tej ładowarki.To znaczy jeden od Lii i drugi od klawiatury bezprzewodowej do kompa. I tak ostatnio pomyślałem, czy ja ich nie pomyliłem, gdy sprawdzałem tę ładowarkę,czy ładuje aku z laptopa, czy ładuje inne urządzenia jako powerbank, itd. Jest to wielce prawdopodobne 😐
Tak, czy inaczej jeden z tych kabli nie ładuje aku z portu usb kompa, ani nie ładuje innych urządzeń z akumulatorka.
Kabel nr 1 (raczej od klawiatury):
Gdy podłączę nim Lii do kompa, Lii rozpoznaje rodzaj aku, niby zaczna ładować, ale za chwilę zapalają się na stałe wszystkie niebieskie diody po wybranej stronie, ładowarka nie ładuje.
Gdy podłączę nim klawiaturę do portu usb, ładuje.
Lii, jako powerbank, działa tylko w przypadku klawiatury, telefonu nie ładuje.
Gdy podłączę nim telefon do kompa, nie ładuje telefonu, ale mogę odczytać/przesłać dane z telefonu na kompa.
Wyginałem, zaginałem wewszystkie strony nie zaczął działać poprawnie.ZGŁUPIAŁEM!
Kabel nr 2 (raczej od Lii):
Ładuje wszystko we wszystkie strony. Z usb ładuje aku w ładowarce, klawiaturę, telefon. Ładuje klawiaturę i telefon po podłączeniu do Lii. Bez zastrzeżeń.
Mam też taki kabel oryginalny od nokii. Działa jak kabel nr 2.
Trzymam się opcji, że pomyliłem kable, ten od Lii i ten od klawiatury,więc powiedzmy, że sytuacja opanowana, a ja niepotrzebnie narobiłem zamieszania. Ale i tak ten jeden kabel dziwnie działa.
Klawiatura bezprzewodowa, to tak mała, chińska za chyba 20 pare zł.
Ładowarka Nokii – Output: DC 5.0V, 800mA.
Cześć. Jak znajdę u siebie ten kabelek to zweryfikuję, ale zamieszania z nim więcej niż on sam wart 🙂 Osobiście nie wiem jak on działa bo nigdy nawet go nie używałem, przesiadłem się już dawno temu na lepsze kabelki.
Ładowarka ma dobre parametry, jak jest Ci zbędna możesz spróbować zmienić standardowy bolec na wtyk micro usb.
Trochę wina kabla, trochę moja :-).
Ładowarka od telefonu potrzebna. Ale tchnęło mnie i sprawdziłem, mam drugą taką samą, tylko 890mA :-). Czyli w sumie jedna niepotrzebna, ale boję się, że mogę coś przeinżynierować, więc lepiej nie będę próbował przerabiać.
Zabieg zmiany jest stosunkowo prosty, ale jak nie czujesz się pewny to odpuść. Nic na siłę. Przewody micro usb mają śmieszne ceny. A z Chin gotowiec pewnie wyjdzie Ci niewiele drożej jak sama końcówka w sklepie lokalnym.
Na allegro widziałem aukcje z kolimatorem, gdzie było napisane: „Optyka fabryczna uzupełniana jest o kolimator montowany „na” optyce oryginalnej.”
Ładowarkę mam tę co na aukcji. Innej nie mam. Wczoraj pierwszy raz używałem. Ładowałem jeden akumulator przez 5 godzin i się nie naładował (lampka nie zmieniła się z czerwonej na zieloną). Dzisiaj wrzucę go jeszcze raz. Ale skoro pytasz, to domyślam się, że coś z nią nie tak? 😉
Jak będę miał chwilę, to wykręcę jeszcze raz i nagram film. Ale efekt jest taki jakbyś nie dokręcił piguły o ok. 1 obrót.
Jedyne co z nią jest nie halo to ona sama 🙂 Z dobrego serca radzę Ci abyś ją zmienił. To jest bubel który tylko zniszczy Ci ogniwa. Ale aby nie być gołosłownym, powiedz czy model tego cuda to ZJ3009 ? Nie dziw się że długo ładuje, jej parametry „lekko” odbiegają od deklarowanych 😉
Tak, to ten model!!
Właśnie skończyła ładować 1 akumulator. W sumie po 7 godzinach (5+2) napięcie wynosi 4,19 V.
Prawdę mówiąc, to spodziewałem się, że nie jest ona najwyższej jakości i z czasem ją sobie wymienię na coś lepszego.
W takim razie trzeba zgłębić informację o ładowarkach oraz ładowaniu ogniw, porównać ceny i coś wybrać.
Czy w sumie dobrze, że zadałem pierwsze pytanie, to coś się dowiedziałem. DZIĘKI!
Nie ma sprawy.
Propozycje niedrogich ładowarek masz u mnie w kompletowaniu zestawu na start https://diodek.pl/convoy-s2-jako-idealna-latarka-kompletujemy-zestaw-na-start/#JAK%C4%84%20WYBRA%C4%86
Artykuł jest aktualnie uzupełniany, ale z ładowarek nie wiem czy coś dorzucę.
Żeby była kontynuacja i żeby nie mieszać napiszę tutaj.
Przeczytałem wpis: „Convoy s2+ jako idealna latarka”.
Latarki będę używał w 99 %-ach na rowerze. Upatrzyłem 2 ładowarki, które powinny wystarczyć na moje potrzeby: LiitoKala Lii 202 i XTAR MC2/MC2 plus.
I chcę dopytać czy kilka rzeczy dobrze zrozumiałem, żeby zaraz znowu nie było, że coś jest złe i znowu będę musiał wymieniać 😀
– Każdą z tych ładowarek mogę podłączyć do USB w komputerze?
– Jakie zasilacze sieciowe powinny być dobrane do tych ładowarek? Jak jest napisane na ładowarce „Input: 5V, 1.0 A” to musi być 1 A? Jak jest 2.0 A (Lii 202) lub 2.1 A (MC2 plus), to musi być taki zasilacz? Czy można dać inny zasilacz, mocniejszy/słabszy? Czy to jest wartość maksymalna/minimalna? Domyślam się, że jak będzie słabszy, to ładowarka będzie wolniej ładować. Ale czy w ogóle da radę coś naładować? Czy to będzie działać?
– Czy w każdą z tych ładowarek będę mógł wsadzić 1 lub 2 akumulatory do ładowania na całą noc i mieć spokojną głowę, że ich nie przeładuje, nie wybuchnie, lub stanie się coś innego? Czy trzeba nad nimi czuwać?
Bardziej bym się skłaniał do Lii 202, bo można też ładować inne rodzaje aku.
Może jakieś sugestie od Ciebie? Przez zimę latarka, akumulatory i ładowarka będą leżały w szafce i czekały na wiosnę 🙂
No i uprzedziłeś mnie, na poprzednią odpowiedź dałem Ci link do tego wpisu. Chwała Ci za umiejętność wyszukiwania, dziś coraz trudniej o takich czytelników 😉
Każdą z wyjściem USB (wtyk USB) możesz ładować przez komputer. Przytoczę Ci część mojego wpisu który jest w budowie na temat źródeł ładowania takimi ładowarkami.
„USB 1.1 i 2.0
Telefon ładuje się wolno, ale bezpiecznie dla baterii. Wadą tego rozwiązania jest właśnie czas. W dobie pojemnych baterii smartfonów, jest to lekka udręka. Szczególnie tyczy się to osób które niechętnie rozstają się ze swoją zabawką.
USB 3.x
Jest lepiej. Na tym porcie osiągniemy 900 mAh maksymalnie. Niecały amper jest idealny dla naszych akumulatorów. Nie wysila ich, a ładowanie trwa względnie szybko.
Często możemy spotkać się w wyższymi wartościami, w niektórych portach płyty głównej. Rozchodzi się tutaj o specjalnie zasilane porty, dedykowane do ładowania urządzeń przed kable USB. Ilu producentów, tyle nazw, np. USB Power Boost (Gigabyte), Super-Charger (MSI) itp. To czy wasz sprzęt dysonuje takimi bajerami musicie już sprawdzić sami.”
Dobrze mieć zasilacz o ilości amperów taką jaką zaleca producent ładowarki. Jak będzie mniej, to wydłużysz ładowanie. Jak więcej, to będzie mieć zapas, nie wpływa to na nic – w zasadzie nawet lepiej. Najważniejsze że napięcie zawsze musi być identyczne jak w zaleceniach, z reguły 5 V.
Oficjalnie mówi się że trzeba czuwać nad ładowarkami, w końcu to nie są zabawki. Jednak prawda jest taka że mało kto siedzi cały czas w domu i patrzy na ładowarkę. Skoro ktoś używa takich urządzeń to chyba wie w co się pcha. Ja zalecam mieć sprzęt na uwadze, a jak Ty postąpisz to tylko i wyłącznie Twoja sprawa. Przeładowanie itp. najbardziej bym się obawiał w tym wynalazku co masz, a jak dokupisz do tego jakieś wynalazkowe ogniwa pokroju Ultrafire to już bomba z opóźnionym zapłonem. Wiele osób powie że przesadzam, ale naprawdę używać tych szrotów można wyłącznie z niewiedzy.
Lii 202 jest fajna, masz nawet u mnie reckę https://diodek.pl/liitokala-lii-202-test-wiekszego-brata-lii-100/ gdybyś nie miał dużo akumulatorów to myślę że nawet Lii 100 będzie ok https://diodek.pl/wielki-test-ladowarki-liitokala-lii-100/
Na jaki konkretnie temat chcesz znać moje zdanie ?
Znalazłem, znalazłem, spokojnie, jeszcze się kulki między uszami zderzają! 😀
Akumulatory Ultra, Fire, itp., to już wiem, żeby nie kupować, też czytałem.
Akumulatory mam tylko 2 i na razie nie będę dokupować. Powinny mi starczyć. Muszę sprawdzić ile na nich latarka będzie świecić i lepiej potestować samą latarkę. Jak rozładuję jednego dnia oba akumulatory, to będę musiał oba na drugi dzień naładować, więc przydałaby się ładowarka na dwa aku, ale to się jeszcze zastanowię, poszukam, popatrzę, sprawdzę ceny…
Taki zasilacz gdzieś chyba miałem. Muszę tylko dobrze poszukać.
Konkretnie chciałem poznać Twoje zdanie na temat ładowarek, co byś dla mnie polecił. Teraz już wszystko wiem (chyba).
Dziękuję Ci bardzo za pomoc. Dobrze, że są jeszcze na tym świecie pomocni ludzie i do tego pomocni.
Pozdrawiam serdecznie.
I ja te kulki bardzo szanuję 😉
Jak upierasz się przy Lii 202 to z Chin ściągnij skoro zimą i tak nie jeździsz. Jak masz smartfona to dużo szukać nie musisz, nada się idealnie.
Moim zdaniem to Lii 100 / 202 jak Ci się nie śpieszy to z Chin. Combo ładuje naprawdę dużo ogniw. Jak chcesz szybko i z kraju to XTAR MC2 będzie ok, 40 zł z dostawą na luzie się zmieścisz (przyznaję że nie weryfikowałem jej cen, ale więcej nie jest nawet warta ta ładowarka). Gdy masz dziurę w budżecie to TP4056 i jakiś koszyk na ogniwo 18650. Taniej już się nie da. Wyżej to jakiś OPUS czy coś, ale zastanów się czy Ci potrzeba takie bajery co on ma. Opcjonalnie Nitecore jakaś, ale też tanio nie będzie. Tematu ładowarek modelarskich nawet nie poruszam.
Nie ma sprawy. Gdyby coś, wiesz gdzie pytać. Jak będziesz coś potrzebować, dawaj znać. Polecam się na przyszłość.
Pozdrawiam.
Witam po przerwie.
Lii-202 już zakupiona.
Od smartfona ładowarka się nie nada, bo mam jeszcze starego typy (na kablu, z cienkim bolcem od nokii). Używam USB w laptopie.
Jeden raz, jeden akumulator naładowała, no i ogólnie wszystko cymes. Ale żebym za długo się nie cieszył, drugiego już nie chciała. Zapalają się wszystkie niebieskie kontrolki oraz 0,5A, ale ładowarka nie ładuje (sprawdzałem miernikiem – 0,00). Stara ładowarka z zestawu ładuje.
Po zamianie kabla zaczęła ładować!?!?
Stary kabel ładuje inne urządzenia (opcja powerbanku), ale po podłączeniu do kompa nie ładuje akumulatorów.
Jakieś pomysły, co mogło się stać z tym kablem? Jaka przyczyna?
Fajnie że znowu wpadłeś 🙂
Jak pomiary idą ? Zrozumiałeś co Ci opisałem czy nie bardzo ?
Kiedyś można było kupić przejściówki właśnie z wtyczek z bolcem na inne wyjścia. Nie wiem czy dalej to sprzedają, ja mam jakiś od ładowarki HAMA, ale czy to też pasuje do wtyczki od nokii to pojęcia nie mam.
A jakie jest napięcie tego „felernego” akumulatora ? Jak świecą się wszystkie diody tzn. że akumulator jest naładowany. Gdybyś źle mierzył natężenie też będziesz miał zero w wyniku.
Co do kabla, aby była jasność, ten co nie działa to ten z zestawu co był z Lii ?
Może masz lepsze szczypce 😉
Mam kolimator bez nóżek. Tak jak piszesz, wyszczerbienie chowa się w obudowie. Podkładka przy diodzie jest. Uszczelka w główce jest, widać ją z zewnątrz. A czy są dostępne jakieś grubsze uszczelki?
Bez szkiełka kolimator ma luz ok. 0,5/1,0 mm, więc szkiełko MUSI być. Przyjmuję ,że nie ma dużej różnicy 😉
Latarka kupiona tutaj https://allegro.pl/convoy-s2-2-ogniwa-uchwyt-ladowarka-kolimator-i7556315115.html.
Chciałem wywalić link bo ten sprzedający jest dość spamującym po forach (wszędzie jego posty poleciały do kosza), ale zostawiam dla potomnych aby wiedzieli że kupno tam jest lekko ryzykowne. Nawet kolimatora nie umieją założyć, fatalna sprawa. W sieci poradników od groma na ten temat.
Ładowarka która jest w zestawie do ogniw, to ją właśnie używasz czy masz własną ?
A możesz zrobić zdjęcie jak to wygląda bez szkiełka ? Film był by ideałem, łatwiej było by mi coś doradzić.
A jeszcze pytanie. Czy da się jakoś sprawdzić parametry ładowania takiej ładowarki? Na obudowie jest napisane: 4.2V DC 1000mA.
Pewnie. Musisz dysponować miernikiem (multimetrem), masz jakiś na stanie ?
Cześć,
Poradnik bardzo pomocny.
Kupiłem latarkę Convoy s2+, do roweru. Miała już założony kolimator, ale z zamontowanymi szybką i reflektorem. Z Twego wpisu wynika, żeby przy montażu kolimatora nie montować reflektora i szybki (chyba że źle zrozumiałem). Tylko że jak wyjmę szybkę i reflektor, nie mogę dokręcić piguły i kolimator jest luźny, obraca się. Dalej nie pójdzie.
Jak się powinno złożyć latarkę, żeby najlepiej działała na rowerze? Z reflektorem, czy bez? Jak dokręcić pigułę, żeby kolimator się nie obracał?
Witaj.
Wsadzanie kolimatora w reflektor i montowanie tego w taki sposób w latarce to jakaś wyższa szkoła jazdy 😉 Niestety zrobił to błędnie. Wpis rozumiesz dobrze, nawet na obrazkach masz pokazane jak to ma wyglądać. Kolimator, pod nim biała podkładka jako opcja i niżej już dioda z podłożem. Nie więcej. Jeżeli kolimator Ci lata w obudowie, a jest dokręcona już na maxa, to jest to zły kolimator. Pewnie do innych diod. Ja też mam gdzieś takie ustrojstwo i wyszło mi to dopiero jak skręcałem „czerwoną strzałę„. Podejrzewam że kupił kolimatory w takich białych osłonkach które opisywałem w kompendium s2+. Niestety okazały się za małe i wyszło że trzeba kombinować. Ogólna zasada jest taka że używasz reflektor LUB kolimator, nie oba na raz.
Jak możesz to zmierz średnicę górnej części tego kolimatora. Najlepiej suwmiarką by nie przekłamać wymiaru. Inna opcja, zobacz czy w gwinty, na pigule i w latarce, coś Ci się nie weszło. W takim wypadku też możesz mieć problem z dalszym dokręceniem piguły.
Cześć,
No własnie się zdziwiłem, że u mnie było wszystko zapakowane do środka!
Na gwintach nic nie ma. Na moje oko i wyczucie, to to jest po prostu koniec gwintu.
Kolimator w szerszej części ma 20 mm, w węższej (tej przy diodzie) 7 mm, a wysokość to 11 mm. Dobry? W sumie, to nawet nie wiem jaki to jest, 20×60 , 30×60.
W jednym miejscu, w górnej części ma lekkie wyszczerbienie, czyli ktoś mógł go z czegoś wyciągać.
Jak włożę sam kolimator do obudowy i docisnę palcem to mogę go docisnąć do uszczelki i rusza się dużo mniej. Nie obraca się luźno, ale i tak lekko przesuwa się na boki.
Na razie wsadziłem kolimator i szkiełko, przynajmniej nic mi się nie obraca. W pokoju wygląda lepiej, bo z reflektorem miałem na dole jakiś pasek światła a teraz światło jest równiej rozpraszane i według mnie lepiej jest widoczna różnica przy obróceniu latarki w pionie i w poziomie.
I przy okazji pomysł na odkręcenie piguły i całej reszty: po poluzowaniu piguły szczypcami, środkowy palec kładziemy na szkiełko, kciuk na sprężynę i kręcimy obudową. Przy skręcaniu podobnie. Idzie lekko i chyba szybciej niż wykręcanie do końca szczypcami.
Dzięki za podzielenie się patentem na wykręcanie piguły ! Pewnie nie jednemu się przyda. Ja pozostaję przy szczypcach.
Wymiary są ok, Mój jest ciut dłuższy, ale pewnie Twój model jest bez nóżek, stąd różnica. Wychodzi na to że masz prawidłowy kolimator, tak więc przy przykręceniu nie powinien Ci latać w obudowie. Wyszczerbieniem się nie martw, multum kolimatorów takich widziałem i nie wpływa to na nic. To uszkodzenie i tak nie jest widoczne po dokręceniu piguły bo „schowa się” w główce latarki.
Osobiście nie widzę sensu dodawać fabrycznego szkła bo zmniejsza Ci się tylko ilość wydawanego światła. Nie są to kosmiczne wyniki, ale zawsze jakiś spadek jest. Jeżeli jednak nie ma wyjścia, to coś jednak jest nie halo. Oczywiście to czy szybka będzie, czy nie, to tylko Twoja decyzja ogółem. Ja po prostu jej nie daję.
Masz przy główce latarki zieloną, bądź jakąkolwiek, uszczelkę ? Masz białą podkładkę przy diodzie ? Zdjęcia o które rzeczy chodzi masz w artykule.
Zrobiłem wszystko tak jak pokazałeś. Wymiary kolimatora takie jak u kolegi Piotra i też lata w obudowie. Brakuje może ok 1 mm. Podejrzewam, że kolimator z nóżkami i bez wyjmowania podkładki rozwiązałby problem.
Osadź go na podkładce centrującej. Jak dalej lata zobacz czy masz uszczelkę w główce latarki.
Ustawiam go na podkładce, choć bardzo łatwo zmienia pozycje, wkręcam bez szkiełka i lata. Ze szkłem się trzyma.
Dokręcone do końca na bank ?
Tak, Dokręcone i już nie szło dalej, a nie chciałem za dużo siły użyć żeby diody nie zniszczyć.
W zasadzie to mogę zostać przy kolimatorze i tej dodatkowej szybce (zawsze to jakaś ochrona dodatkowa, choć pewnie strata światła). Jedyne co to wydaje mi się, że kolimator nie jest idealnie centralnie zamontowany w obudowie. Może minimalni przesuwa się na podkładce, bo ciężko go utrzymać w miejscu. Dodatkowo zauważyłem że teraz środek piguły jest wybrzuszony z jednej strony.
Udostępnij jakieś zdjęcia bo mam wrażenie że masz zły kolimator, a to wybrzuszenie to nie za bardzo kojarzę co to może być. Strzelam że jak było lutowane podłoże to jest źle osadzone.
Ok. Jutro Ci podeślę. Może być np. na forumrowerowe?
Wyślij mi w mailu https://diodek.pl/kontakt/, tylko napisz z tego adresu którego obecnie używasz.
Aby zachować ciągłość i w informacji dla potomnych 🙂
CHOPMAZ : W załączniku przesyłam kilka zdjęć. W zasadzie mogę zostać przy tym dodatkowym szkiełku. Ewentualnie mógłbym dokupić takie z lepszą przepuszczalnością światła. Nie wiem natomiast czemu te bebechy (nie wiem jak to się profesjonalnie nazywa 😉 z gwintu tak wystają. Na początku było ok, po kilkukrotnym montażu kolimatora się wybrzuszyło. I od początku było trudno założyć kolimator bo się zsuwa z diody.
Przy okazji zapytam czy kolimator 15×45 będzie dawał światło dłuższe i mniej szerokie niż 20×60?
Ogólnie z latarki jestem bardzo zadowolony. Wczoraj zobaczyłem jak świeci i robi wrażenie (szczególnie z kolimatorem).
Zdjęcia https://diodek.pl/upload/koli.jpg
DIODEK : Przewody masz luźno bo sterownik pewnie nie jest „zakręcony”. Dociśnij palcem i zobacz czy podłoże wpada w pigułę, raczej nie powinno być problemu. Ogólnie sądzę że to właśnie te złe kolimatory. Kupowałeś może latarkę bądź kolimator na allegro ? 🙂
Szybka dobry pomysł, ale chyba taniej wyjdzie dokupić Ci dobry kolimator. Nie wiem jak u Ciebie w mieście z ich dostępnością. Przy wysyłkach to różnie bywa, jeszcze po podwyżkach PP.
Co do kolimatora 15×45 nie wypowiem się, nigdy go nie używałem.
Napiszę pod tym postem, bo pod najnowszymi nie mam opcji „odpowiedz”.
Podłoże dociskałem i tak jak mówisz wchodzi bez problemu, a później wraca sobie na swoje miejsce i jest pod kątem. W każdym razie po skręceniu jest dociśnięte i wszystko działa.
Zarówno latarkę jak i kolimator kupowałem z Aliexpress od Simona. Dlatego byłem pewny, że kolimator będzie pasował. W zasadzie to pasuje, no ale pod warunkiem, że jest szkiełko. Z resztą z tego co czytałem to niektórzy tak polecają montować. Widać są dwie szkoły : )
Pewnie z nóżkami byłby akurat.
Spokojnie, nie ganiam za nabijanie postów 😉
Pewnie przewód nie był do końca skręcony podczas montażu sterownika. Na upartego możesz odlutować przewód przy części która Ci wystaje, skrócić go i zalutować.
To dziwne że od Simona masz taki model. Jesteś pierwszą osobą co mi to pisze. Szkół jest pełno, są i kwiaty gdzie wkładają kolimator w reflektor :/ I to sprzedający na allegro tak zaleca 😉 Pewnie każdy ma jakąś swoją rację, za wyjątkiem tego ostatniego.
Nie mam narzędzi i umiejętności lutowania, wiem tylko mniej więcej jak to wygląda. Jeśli nie jest to jakiś problem a tylko kwestia estetyki to zostawię w spokoju. W końcu po skręceniu piguły wszystko jest dociśnięte i póki co działa ; )
W zasadzie przy odlutowaniu mógłbyś sobie pastę wymienić. Ale jak pasuje Ci tak jak jest, to nikt Cię do niczego nie zmusza. Nic na siłę.
Nie wykluczam, że najdzie mnie taka potrzeba. Wtedy pewnie znowu uderzę na diodek.pl ; ) I dzięki za dotychczasową pomoc.
Nie ma sprawy 🙂
Pozdrawiam.
Też dzisiaj założyłem kolimator z Ali i jest ten luz. Musiałem rozkręcić i dać spowrotem szybkę, żeby docisnąć kolimator bo inaczej lata. Gwint się skończył dla diody i nie ma jak już docisnąć…
Jest już w 2021r jakiś patent na to?
Kupić kolimator z nóżkami, tam nigdy nie zdarzyło mi się używać podkładek itp.
Kiedyś poleciłeś kupno tych kolimatorów od danego sprzedawcy, że niby wszystko pasuje i jest cacy, a teraz piszesz by kupić z nóżkami. Parodia normalnie.
Takie porady to może dawaj przedszkolakom.
Teraz nagle nie pasuje i sugerujesz te z nóżkami…
Jprd…
Żal
Czytałeś ten wpis chociaż? Pisze w nim od ponad 3 lat że „Teraz dużo zależy czy macie kolimator z nóżkami, czy bez. Jeżeli są nóżki, to białą podkładkę pod reflektor usuwacie z diody. Wystarczy ją podważyć paznokciem lub czymś płaskim np. ostrzem noża. Uważajcie przy tym manewrze by nie przesadzić z siłą i nie uszkodzić diody. Bez nerwów, to naprawę prosta rzecz. Podkładka jest wciśnięta w diodę, nie jest w żaden sposób przyklejona.
Gdyby się okazało że kupiliście kolimator bez nóżek, to biała podkładka wokół diody zostaje. Jeżeli zapomnicie jej włożyć, po skręceniu będziecie mieli z latarki grzechotkę :)”
a ja wyraźnie napisałem, jak i inni, że luz jest z białą płytką i z kolimatorem bez nóżek. Trzeba włożyć szybkę bo kolimator lata nawet na białej płytce. Kolimator kupiłem już dawno temu i teraz po zmianie roweru postanowiłem się za to zabrać. I rozczarowanko…
Uratował mnie oring czarny i wtedy bez zielonej uszczelki.
Witaj, czy możesz podać link do jakiegoś konkretnego kolimatora 20×60 do S2+? Jest tego tyle w internetach, że przyprawia mnie o ból głowy. Chcę kupić pasujący, żeby się nie rozczarować. Carclo też są dostępne? Ta firma chyba robi dobre jakościowo?
Hej. (link nieaktualny – Diodek) Powiedz w wiadomości co potrzeba i da Ci znać czy ma. Kolimatory wiem że są, ale CARCLO, nie wiem. Co od marki, to tak, Carclo jest produktem dobrym jakościowo.
